XDM2102x系列主要包含三个主要部分:
【 MCU 】:PMS150C

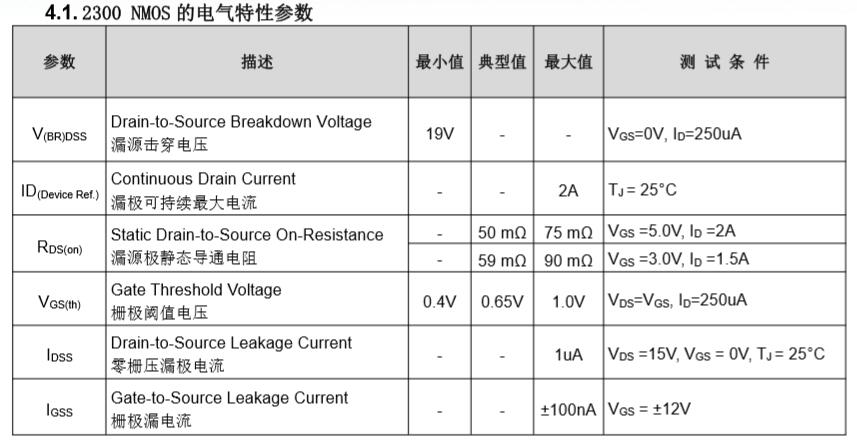

【 NMOS 】:2300,N-MOS,最大可承受2A电流,其极速开关特性为开关类应用之首选。

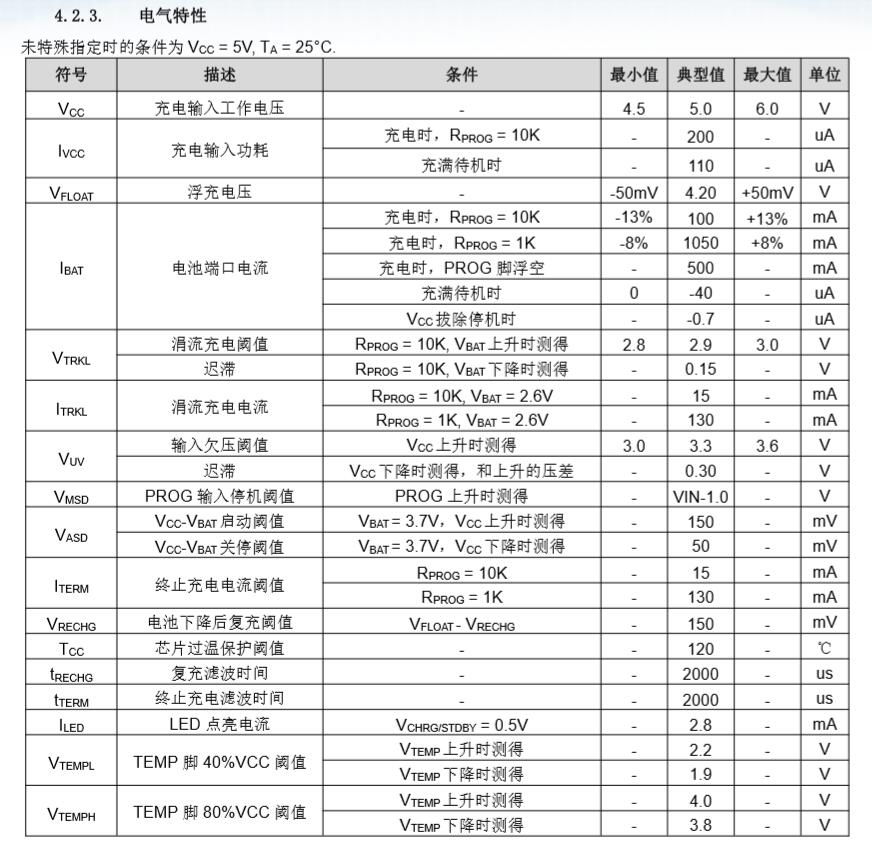

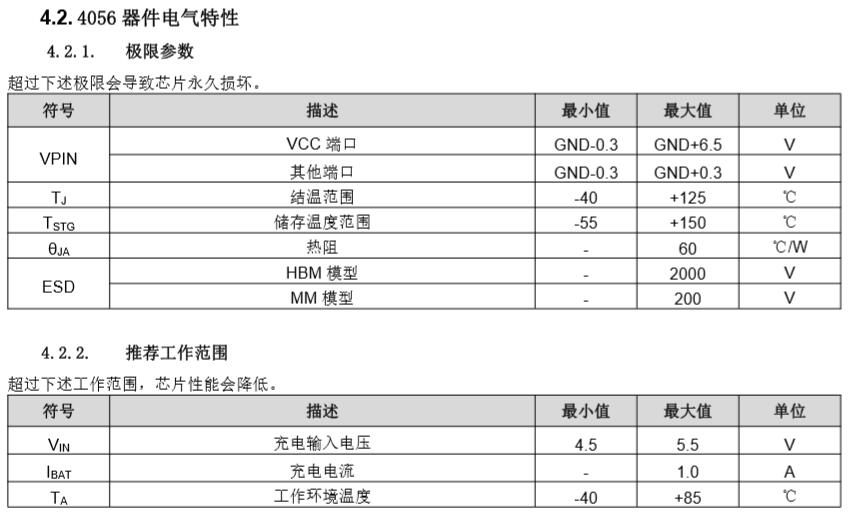

【充电管理】:4056,是一款线性充电管理芯片,集成涓流、恒流、恒压三段式线性充电管理,符合锂电池充电规范。

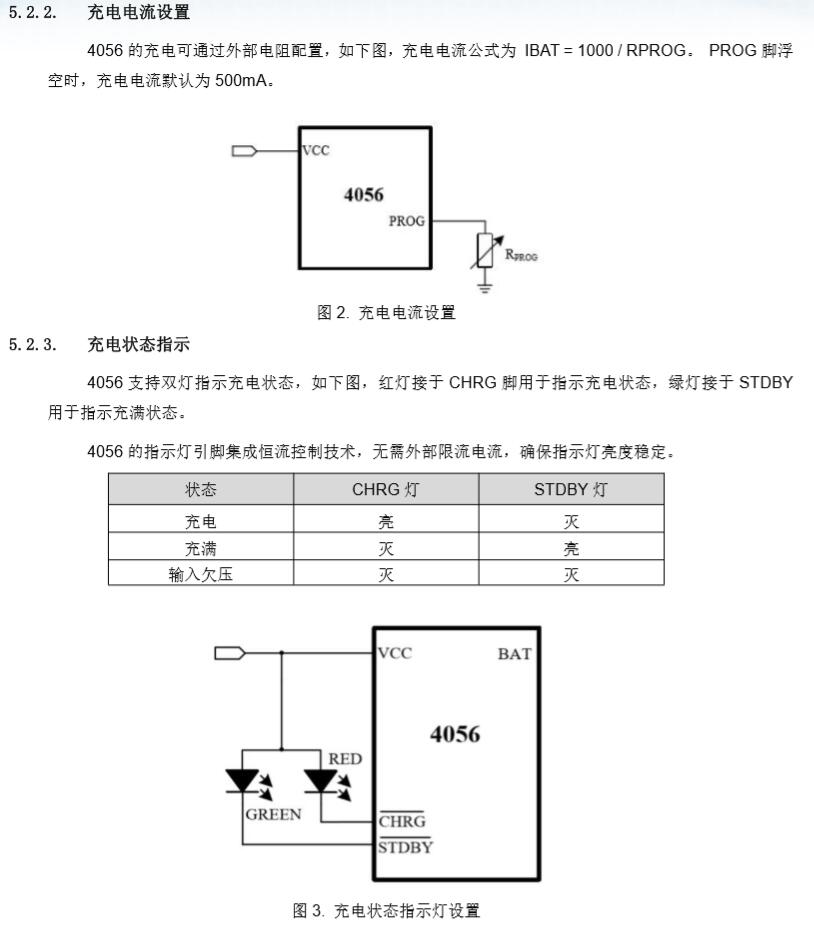

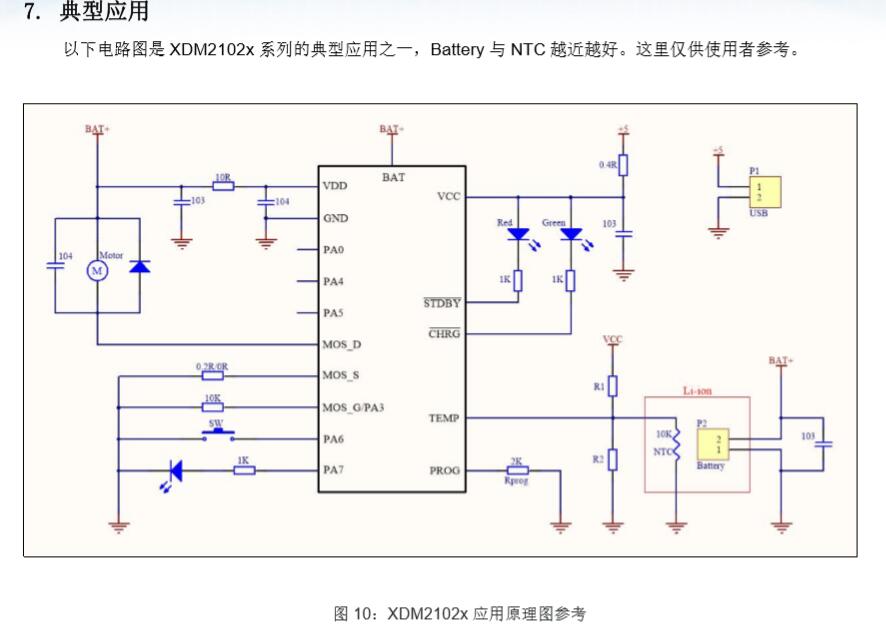

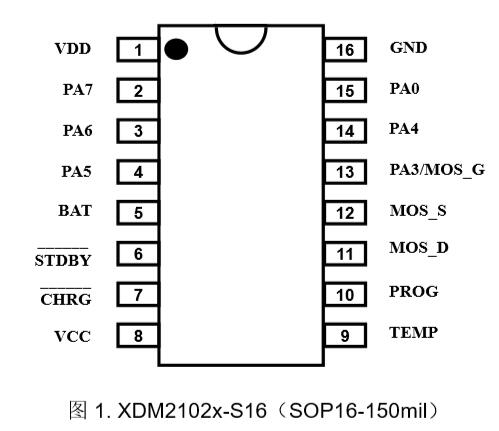

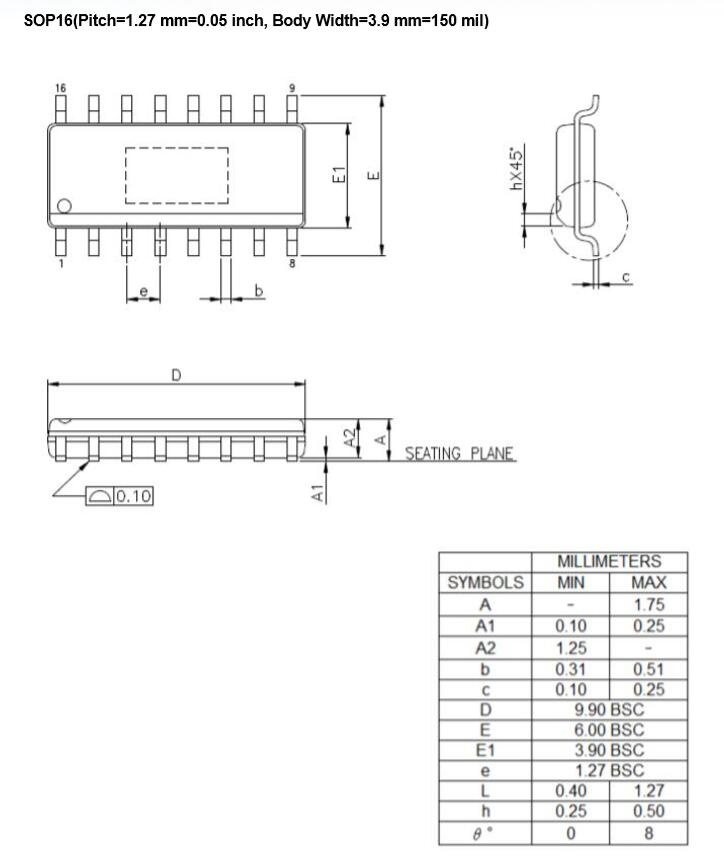

其中PMS150C是应广的OTP MCU,支持Mini C/ASM语言编程,XDM2102x提供6个IO输出,其中PA3在内部直接与2300 NMOS的栅极相连。充电输入可直接从USB口取电,充电电流最高至1.0A,可通过片外电阻配置。
