PMC156系列

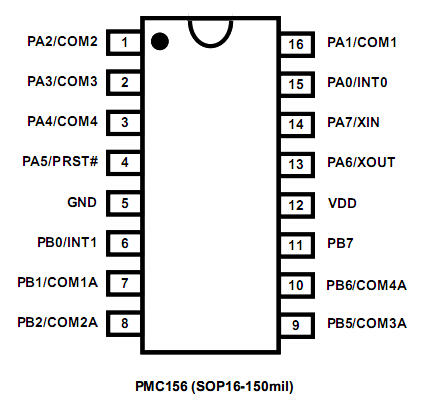

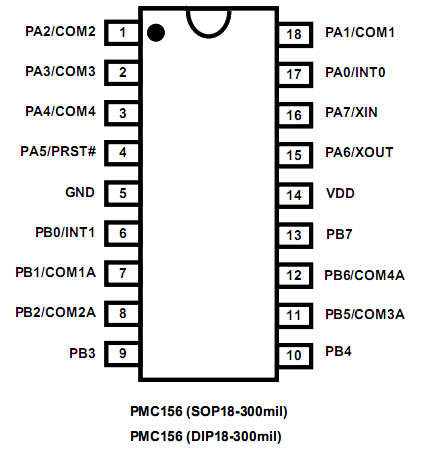

PMC156系列,有SOP16,SOP18封装
  • 详情说明
  • 资料下载
1.1 高性能RISC CPU 架构
 工作模式:单核模式
 1Kx16 bits OTP 程序存储器
 64 Bytes 数据存储器
 提供80 条指令
 绝大部分指令都是单周期(1T)指令
 可程序设定的堆栈深度
 所有的数据存储器都可当数据指针(index pointer)

 独立的IO 地址以及存储地址,方便程序开发


1.2 系统功能
系统功能
 时钟模式:外部晶体振荡器、内部高频RC 振荡器、内部低频振荡器
 内置高频RC振荡器(IHRC)
 内置Band-gap 定电压产生器,提供1.20V 参考电压
 内置一个硬件16 位计数器
 提供快速唤醒模式
 8段LVR复位设定~4.1V,3.6V,3.1V,2.8V,2.5V,2.2V,2.0V,1.8V
 16个IO 引脚 ,每一IO引脚具有10mA电流驱动能力,除PA5外,都有可选的上拉电阻
 2个外部中断输入引脚

 每个引脚都可设定唤醒功能


 工作电压:2.2V ~ 5.5V
 工作温度:-40°C ~ 85°C

 工作频率:0 ~ 8MHz@VDD=3.3V; 0 ~ 4MHz@VDD=2.5V; 0 ~ 2MHz@VDD 2.2V;


 低功耗特性:
Ioperating~1.7mA@1MIPS,VDD=5.0V;Ioperating~8uA@21KHz,VDD=3.3V,
Istandby ~ 1uA@VDD=5.0V; Istandby ~0.5uA@VDD=3.3V
