PMC153系列

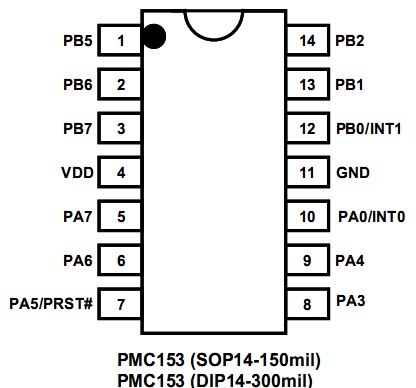

PMC153\PMS153系列,有SOP8,SOP14封装
  • 详情说明
  • 资料下载
1.1 高性能RISC CPU 架构
工作模式:单一处理单元的工作模式
1Kx16 bits OTP 程序存储器
64 Bytes 数据存储器
提供80 条指令
绝大部分指令都是单周期(1T)指令
可程序设定的堆栈深度
所有的数据存储器都可当数据指针(index pointer)

独立的IO 地址以及存储地址,方便程序开发


1.2 系统功能
系统功能
时钟模式:内部高频RC 振荡器(IHRC)、内部32kHz 振荡器(ILRC)
内置高频RC振荡器
内置Band-gap 定电压产生器,提供1.20±0.20V 参考电压
内置一个硬件16 位计数器
内置一个硬件8位计数器并可以提供PWM模式输出
内置一个11通道12位分辨率A/D转换器,其中1通道是Band-gap定电压输入
提供快速唤醒模式
8段LVR复位设定~4.1V,3.6V,3.1V,2.8V,2.5V,2.2V,2.0V,1.8V
12个IO 引脚 ,每一IO引脚具有10mA电流驱动能力,除PA5外,都有可选的上拉电阻
2个外部中断输入引脚

每个引脚都可设定唤醒功能


工作电压:2.2V ~ 5.5V
工作温度:-40°C ~ 85°C

工作频率:0 ~ 8MHz@VDD=3.3V; 0 ~ 4MHz@VDD=2.5V; 0 ~ 2MHz@VDD 2.2V;


低功耗特性
Ioperating~1.7mA@1MIPS,VDD=5.0V;Ioperating~8uA@12KHz,VDD=3.3V,
Istandby ~ 1uA@VDD=5.0V; Istandby ~0.5uA@VDD=3.3V
