PFS173系列

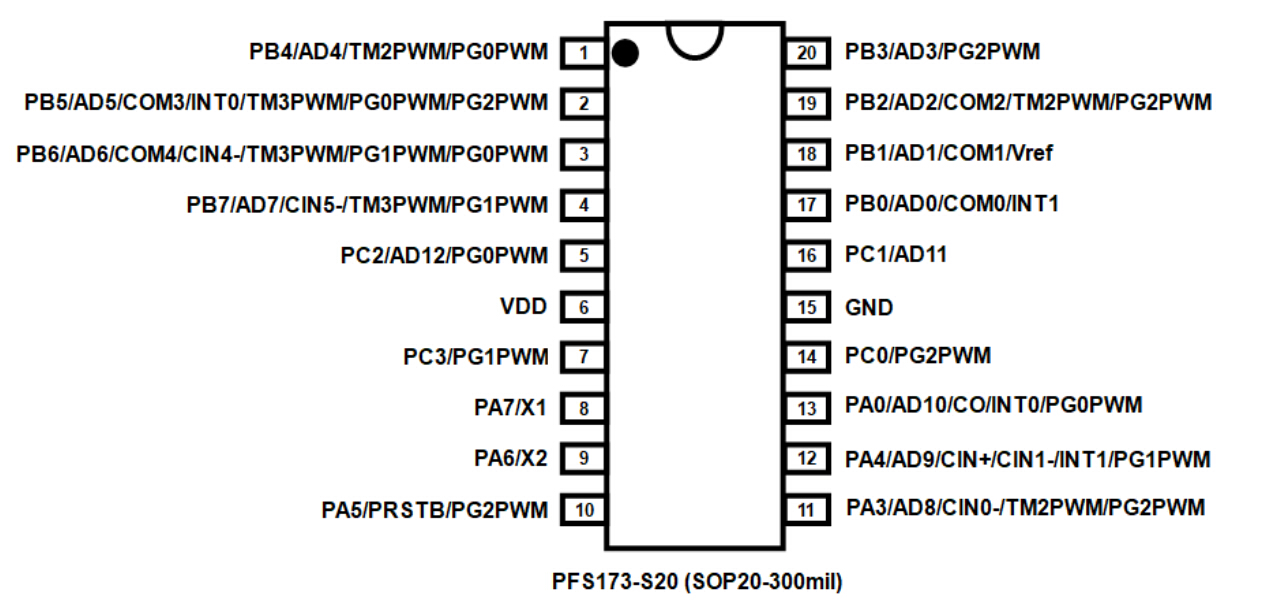

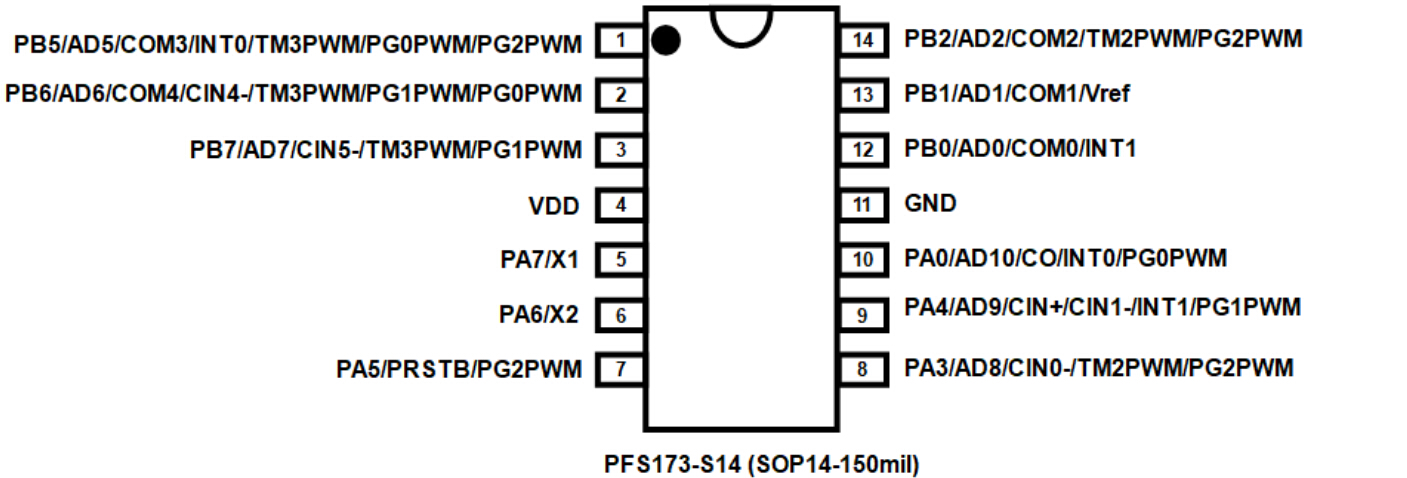

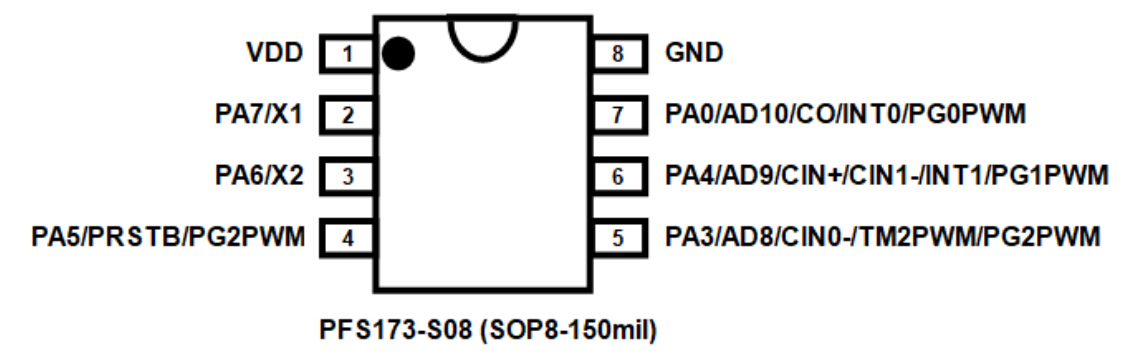

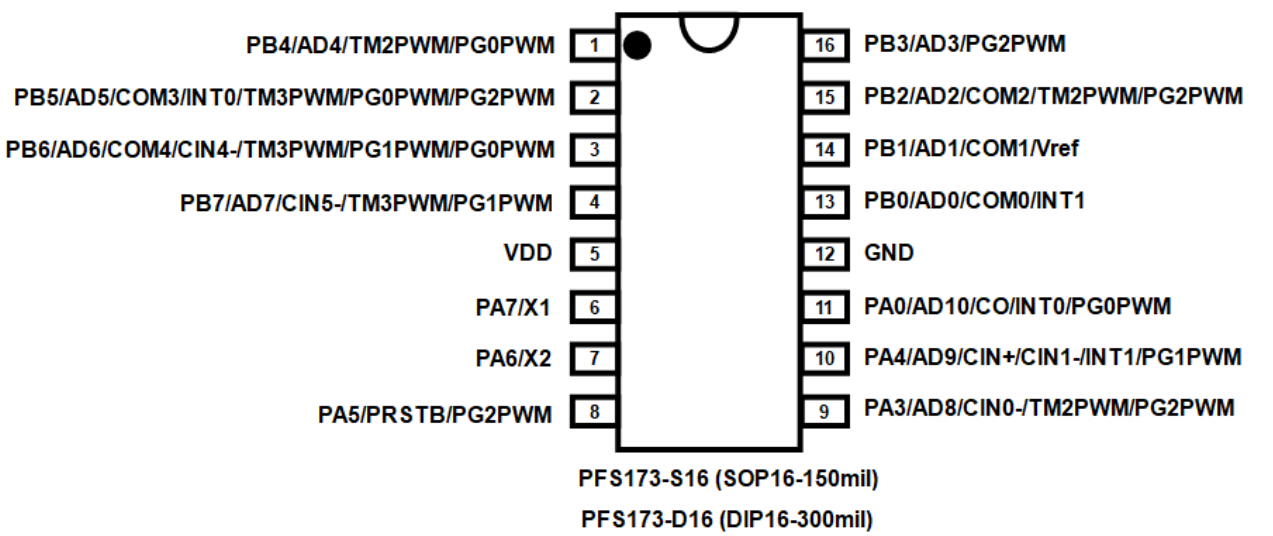

PFS173是一全新的系列,最多拥有3KW MTP, 18 IO并带8bit ADC功能,在指定条件下,可进行多达1000次的烧录和在板烧录(on board programming)。 PFS173系列,有SOP8,SOP14,SOP16
  • 详情说明
  • 资料下载
1.1. 特性
通用系列
不建议使用于 AC 阻容降压供电或有高 EFT 要求的应用。应广不对使用于此类应用而不达安规要求负责工作温度范围:-20°C ~ 70°C

1.2. 系统特性
3KW MTP 程序空间(可编程 1000 次以上)
256 Bytes 数据空间
一个硬件 16 位定时器
两个 8 位带 PWM 功能的定时器
一组可设三路 11 位 SuLED (Super LED) PWM 生成器和计数器 
一个硬件比较器
Band-gap 电路提供 1.20V 参考电压
高达 14 通道 8 位精度 ADC(其中一个通道来自内部 band-gap 电压)
ADC 参考高电压:外部输入,内部 VDD
最大 18 IO 引脚带可选择的上拉电阻,其中 4 个 IO 引脚同时带下拉电阻
每个 IO 引脚都可设定为唤醒功能
内设 VDD/2 LCD bias 电压生成器以提供最大 5x12 点阵 LCD 显示
时钟源:IHRC、ILRC 和 EOSC (XTAL)
每个能唤醒的 IO 均支持两种可选的唤醒速度:正常和快速
16 级可选择的 LVR 复位电压从 1.8V 到 4.5V
两个可选择的外部中断引脚

1.3. CPU 特性
8 位高性能精简指令集 CPU
88 个高效指令
绝大部分指令都是单周期(1T)指令
可程序设定的堆栈指针和堆栈深度
数据存取支持直接和间接寻址模式,用数据存储器即可當作间接寻址模式的数据指针(index pointer)

IO 地址以及存储地址空间互相独立
