PMS171B系列

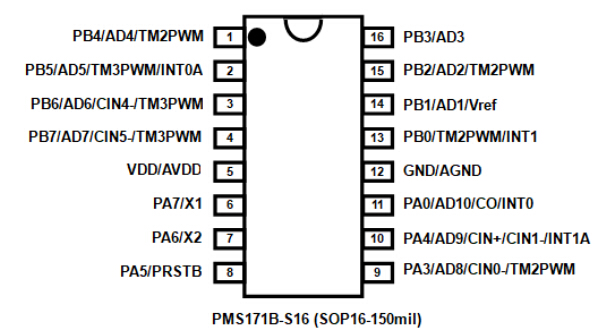

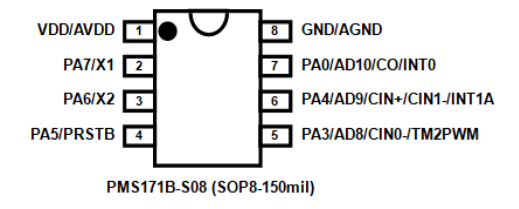

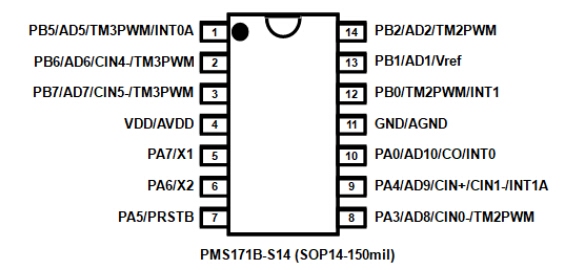

PFS171B系列,有SOP8,SOP14,SOP16,SOT23-6封装 全新的PMS171B传承了“7”系列编码传统,脱胎于PMS271系列,内含应广特有的8bit高准度电阻型ADC,引脚排列与PMS271及PMS154C等一脉相承。同时提供更大的1.5KW程序空间和96 Bytes SRAM,以更好的对应日益增长的产品复杂性要求。 值得一提的,是PMS171B可能是现行世界上带有ADC的MCU中,性价比最佳的,有极大的成本优势。虽然ADC只有8bit,但准度很高,而且带有1.2V BG参考电压,对于很多应用(如直发器,简易充电器,玩具或电子烟等)来说已属足够,对必须带ADC但成本敏感的产品,非常适合。
  • 详情说明
  • 资料下载
◆◆ PMS171B ◆◆
通用 OTP 系列
请勿使用于AC 阻容降压供电,强电源波纹或高EFT要求之应用

工作温度范围: -20°C ~ 70°C


系统特性
1. 1.5KW OTP 程序储存器
2. 96 Bytes 数据储存器
3. 时钟源:内部高频RC震荡器,内部低频RC震荡器和外部晶体震荡
4. Band-gap 电路提供1.2V 参考电压
5. 一个16位定时器
6. 两个8位定时器(可做为PWM产生器)
7. 提供一个比较器
8. 高达11通道8位ADC
9. 提供ADC 参考电压:外部输入,内部VDD
10. 八段LVR 复位电压设定: 4.0V, 3.5V, 3.0V, 2.75V, 2.5V, 2.2V, 2.0V, 1.8V
11. 14 个IO 引脚带有上拉电阻选项,其中两个有下拉选项
12. PB0提供NMOS开漏及PB7提供PMOS特大电流输出(典型值135mA @Vdd=5.0V)
13. 两组可选择的外部中断引脚
14. 每个IO 引脚都可设定唤醒功能

15. 对所有带有唤醒功能的IO,都支持2种可选择地唤醒速度:正常唤醒与快速唤醒


CPU 特性
1. 单一处理单元工作模式
2. 提供82 个有效指令
3. 大部分指令都是单周期(1T)指令
4. 可程序设定的堆栈指针和堆栈深度
5. 数据存取支持直接和间接寻址模式,用数据存储器即可当作间接寻址模式的数据指针(index pointer)
6. IO 地址以及储存地址空间互相独立
