PMS133系列

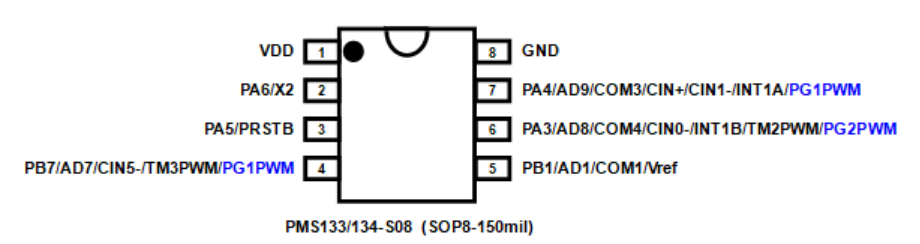

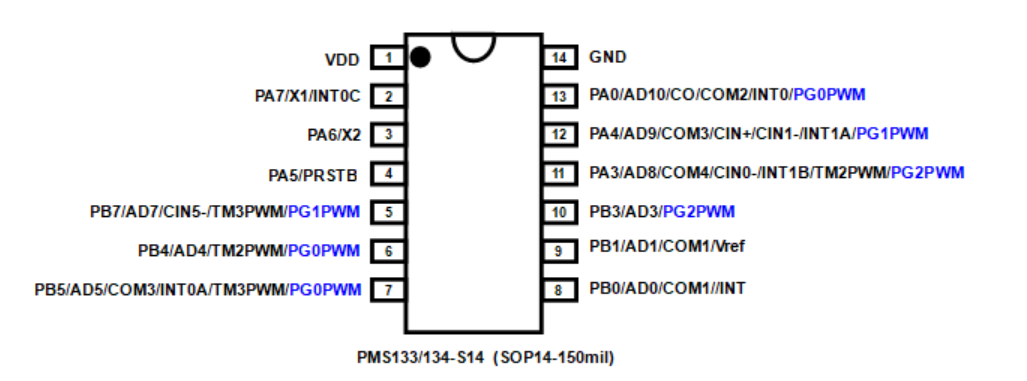

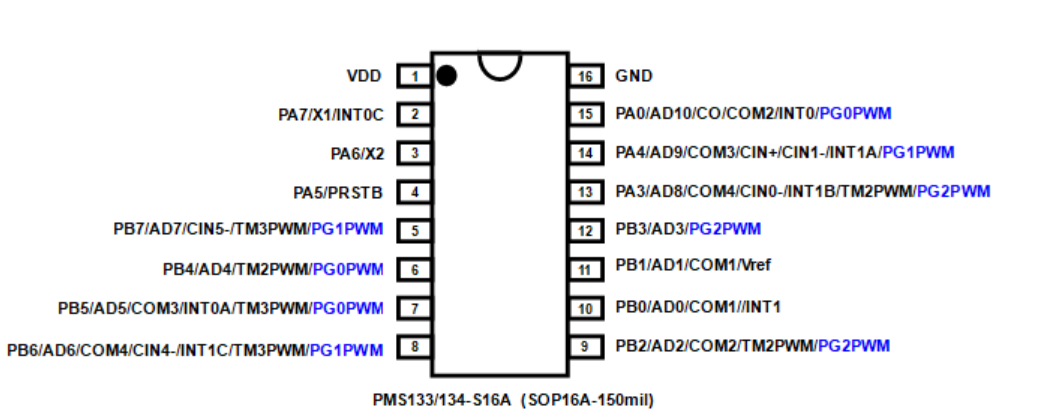

PMS133系列,有SOP8,SOP14,SOP16,SOP20封装 PMS133实际是PMS132的后续增强版,她们属于同一家族的,但PMS133拥有更多的引脚及更多的程序空间可供使用。PMS133最多拥有18IO和3KW的程序空间。其他的功能都是相同的。
  • 详情说明
  • 资料下载
1.1. 特性
不建议使用于 AC 阻容降压供电或有高 EFT 要求的应用。应广不对使用于此类应用而不达安规要求负责
工作温度范围:-20°C ~ 70°C

1.2. 系统特性
一个硬件
16 位计数器
两个 8 位硬件 PWM 生成器
三个 11 位硬件 PWM 生成器(PWMG0,PWMG1 & PWMG2)
一个硬件比较器Band-gap 电路提供 1.2V 参考电压
最多 14 通道 12 位 ADC,其中一个来自于内部 band-gap 参考电压或者 0.25*VDD
ADC 参考高电压:外部输入,内部 VDD,Band-gap 1.20V,4V,3V 及 2V
一组 1T 8x8 硬件乘法器
最多 22 个 IO 引脚并带有上拉电阻
提供三种不同的 IO 驱动能力以满足不同的应用需求
1. PB4,PB7 驱动/灌电流= 30mA/35mA (Strong) and 13mA/17mA (Normal)
2. 其他 IO(除 PA5 外) 驱动/灌电流 = 10mA/(13 or 20) mA
3. PA5 灌电流 = 10mA
每个 IO 引脚都可设定唤醒功能
内置 1/2 VDD LCD 偏置电压产生器,可支持最大 4×10 点的 LCD 屏
时钟源:IHRC,ILRC 及 EOSC(XTAL)
对所有带有唤醒功能的 IO,都支持两种可选择的唤醒速度:正常唤醒和快速唤醒
8 段 LVR 复位电压设定:4.0V,3.5V,3.0V,2.75V,2.5V,2.2V,2.0V,1.8V
两组 Code Option 可选的外部中断引脚

1.3. CPU 特性
8bit 高性能 RISC CPU
提供 93 个有效指令
大部分都是 1T(单周期)指令
可程序设定的堆栈指针和堆栈深度
数据存取支持直接和间接寻址模式,用数据存储器即可当作间接寻址模式的数据指针(index pointer)
IO 地址以及存储地址空间互相独立
