PMS132B系列

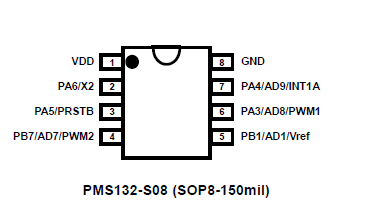

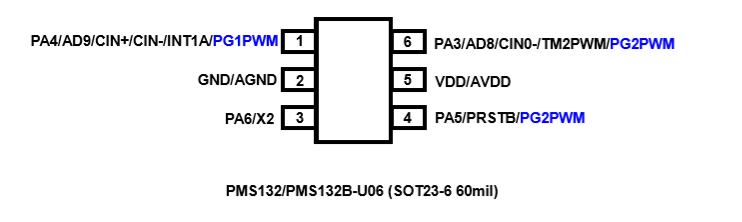

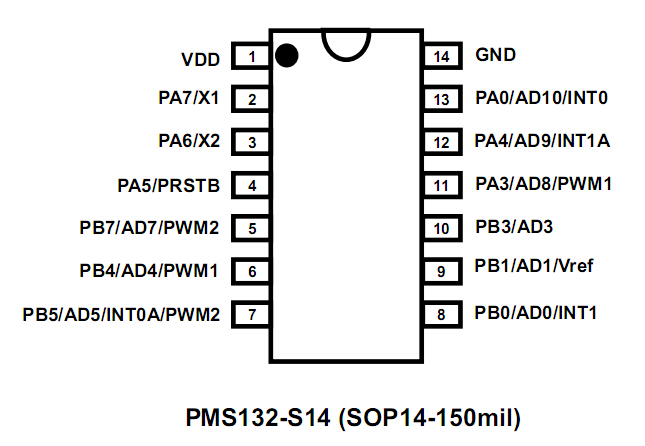

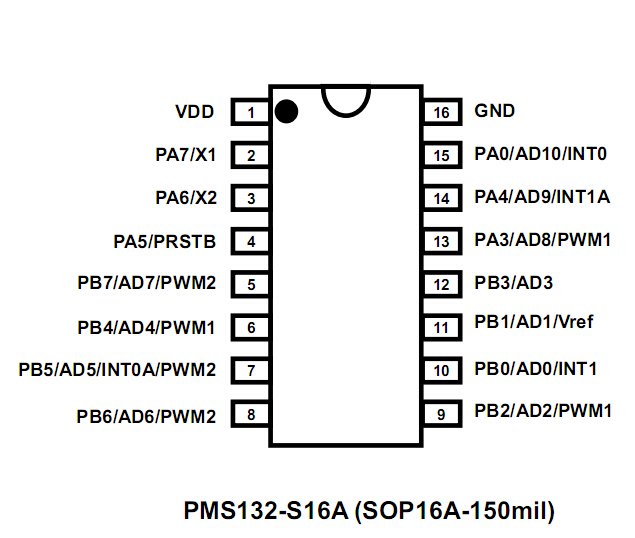

PMS132B系列,有SOP08,SOP14,SOP16,SOT23-6封装 PMS132B可说是PMS131的升级版,引脚与其相容,而且功能更多更强。而且采用了应广新一代ADC技术,抗干扰能力更强,读数更稳定,零伏误差更低。
  • 详情说明
  • 资料下载
1.1.特性

不建议使用于AC阻容降压供电或有高EFT要求的应用。

应广不对使用于此类应用而不达安规要求负责工作温度范围:-20°C~70°C


1.2.系统特性
2KWOTP程序存储器
128字节数据存储器
一个硬件16位计数器
两个8位硬件PWM生成器
三个11位硬件PWM生成器(PWMG0,PWMG1&PWMG2)
提供一个硬件比较器提供1T8x8硬件乘法器
14个IO引脚并带有上拉电阻选项
每个IO引脚都可设定唤醒功能
Band-gap电路提供1.2V参考电压
高达12通道12位ADC,其中一个通道来自于内部band-gap参考电压或0.25*VDD
提供ADC参考高电压:外部输入,内部VDD,Band-gap(1.20V),4V,3V,2V
时钟源:内部高频RC振荡器,内部低频RC振荡器和外部晶体震荡
对所有带有唤醒功能的IO,都支持两种可选择的唤醒速度:正常唤醒和快速唤醒
8段LVR复位设定:4.0V,3.5V,3.0V,2.75V,2.5V,2.2V,2.0V,1.8V
4个可选的外部中断引脚

1.3.CPU特点
单一处理单元工作模式
提供87个有效指令
大部分都是1T(单周期)指令
可程序设定的堆栈指针和堆栈深度
数据存取支持直接和间接寻址模式,用数据存储器即可当作间接寻址模式的数据指针(indexpointer)

IO地址以及存储地址空间互相独立
