PMS154C系列

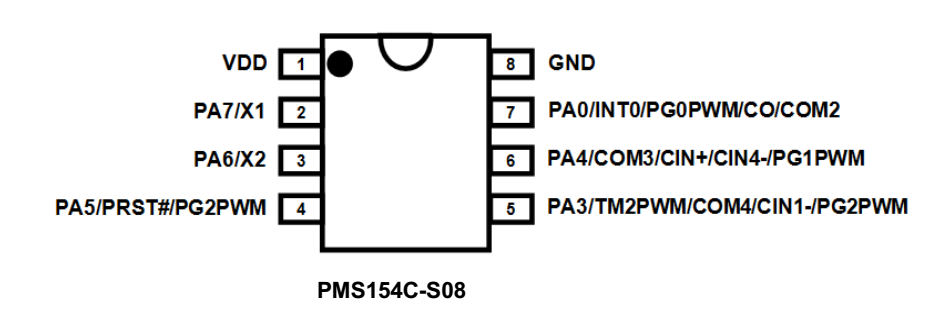

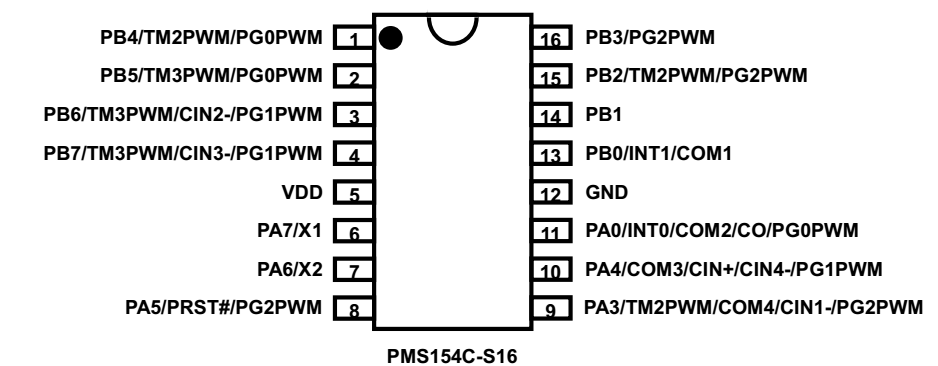

PMS154C系列,有SOP08,SOP14,SOP16,SOT23-6封装
  • 详情说明
  • 资料下载
PMS154C 系列
 8bit OTP IO 型单片机

 1.1. 系统功能
不建议使用于 AC 阻容降压供电或有高 EFT 要求的应用。应广不对使用于此类应用而不达安规要求负责工作温度范围:-20°C ~ 70°C

1.2. 系统功能
2KW OTP 程序存储器
128 字节数据存储器
一个硬件 16 位定时器
两个 8 位定时器(可作为 PWM生成器)
三个 11 位硬件 PWM 生成器
提供一个硬件比较器
14 个 IO 引脚,有可选的上拉电阻
3 组不同的驱动电流 IO,可应对不同的应用需求
可选择的 IO 驱动能力(普通或低选项)
每个 IO 引脚都可设定为唤醒功能
内建 1/2 VDD LCD 偏置电压生成器,可支持最大 4X10 点阵的 LCD 屏
时钟模式:内部高频振荡器(IHRC),内部低频振荡器(ILRC),外部晶体震荡(EOSC)
每个能唤醒的 IO:支持两种可选的唤醒速度:正常和快速
八段 LVR 复位设定:4.0V, 3.5V, 3.0V, 2.75V, 2.5V, 2.2V, 2.0V, 1.8V
两个外部中断输入引脚

1.3. CPU 特点
工作模式:单一处理单元的工作模式
86 个强大指令
绝大部分指令都是单周期 (1T)指令
可程序设定的堆栈指针和堆栈深度
数据存取支持直接和间接寻址模式,用数据存储器即可當作间接寻址模式的数据指针(index pointer)
IO 地址以及存储地址空间互相独立
