PMS152系列

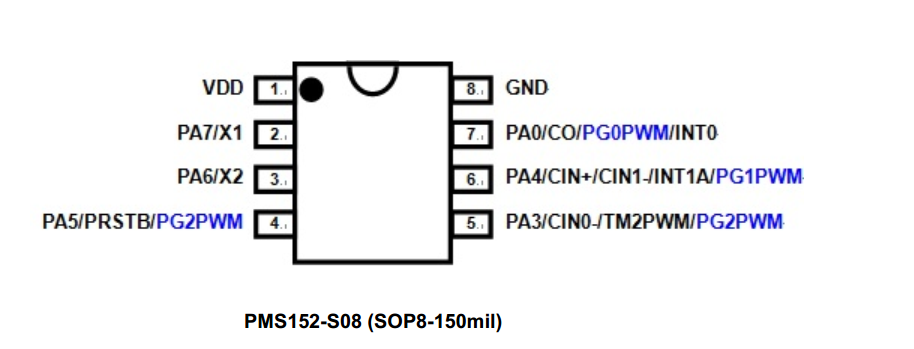

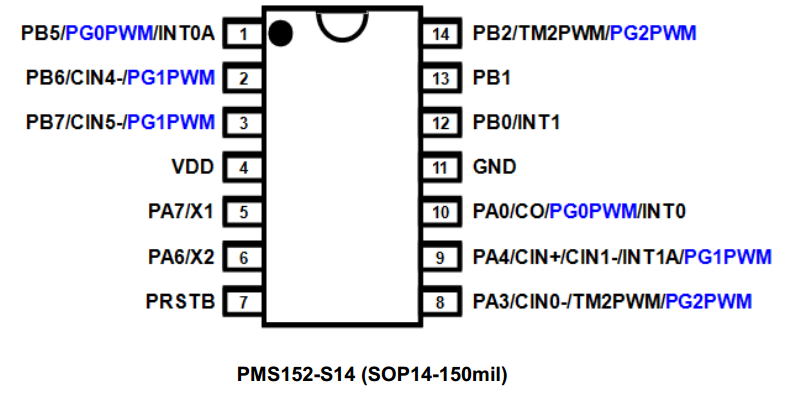

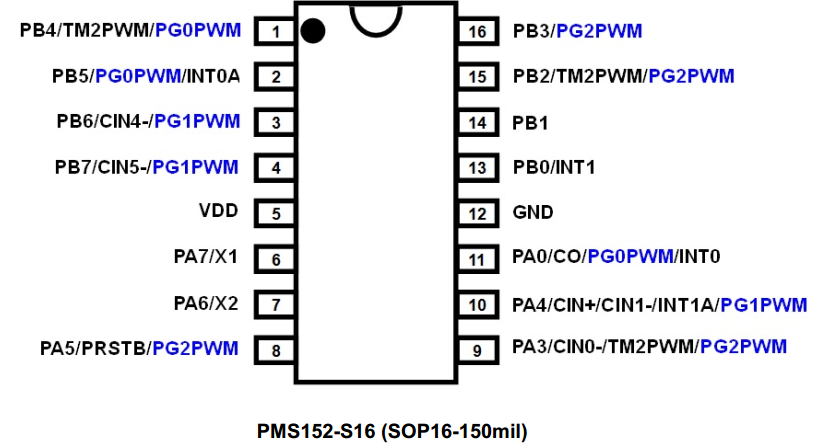

PMS152系列,有SOP08,SOP14,SOP16,SOT23-6封装 PMS152可说是PMS153的升级版,但有更多引脚(14IO)及更多的程序空间(1.25K)可以使用。而且PMS152内还包含了一组三个全新设计的SuLED(SuperLED)11bit PWM产生器及其相关的大电流驱动输出,特别适合控制多彩LED的使用。
  • 详情说明
  • 资料下载

PMS152

8 位 OTP SuLED IO 型单片机


1.1. 特性

不建议使用于 AC 阻容降压供电或有高 EFT 要求的应用。应广不对使用于此类应用而不达安规要求负责工作温度范围:-20°C ~ 70°C

1.2. 系统特性
1.25KW OTP 程序存储器
80 Byte 数据存储器
一个硬件 16-位计数器
一个 8 位定时器(可作为 PWM生成器,PWM 分辨率可以为 6 位、7 位或 8 位)
一组三连套 11 位 SuLED (Super LED) PWM 生成器及计数器
一个硬件比较器
14 个 IO 引脚并带有上拉电阻选项
提供三组不同的 IO 驱动能力以满足不同的应用需求
(1) PB3,PB5,PB7 驱动电流/灌电流= 7mA/ 30mA
(2) 其他 IO(除 PA5 外)驱动电流/灌电流= 7mA/ 14mA
(3) PA5 灌电流= 4mA
每个 IO 引脚都可设定唤醒功能
时钟源:内部高频 RC 振荡器,内部低频 RC 振荡器和外部晶体震荡
对所有带有唤醒功能的 IO,都支持两种可选择的唤醒速度:正常唤醒和快速唤醒
8 段 LVR 复位电压设定:4.5V,3.5V,3.0V,2.75V,2.5V,2.2V,2.0V 及 1.8V
2 組可选的外部中断引脚:PA0/ PB5,PB0/ PA4
Band-gap 电路提供 1.2V 参考电压

1.3. CPU 特点
单一处理单元工作模式
提供 86 个有效指令
大部分都是 1T(单周期)指令
可程序设定的堆栈指针和堆栈深度
数据存取支持直接和间接寻址模式,用数据存储器即可當作间接寻址模式的数据指针(index pointer)

IO 地址以及存储地址空间互相独立
