XDT8106-EY10

XDT8106 是一款三通道触摸开关控制芯片。
  • 详情说明
  • 资料下载
1.  概述

 XDT8106 是一款三通道触摸开关控制芯片。

XDT8106 是为了取代传统的按 钮开关而设计的,有别于市场 RFC 电容触控技术,XDT8106 设计了最新触摸检 测电路与环境自我校正技术,能适应各样的环境应用。

XDT8106 不仅提供低功 耗和宽工作电压与高性价比芯片外,更能提供可视化灵敏度调整上位机软件, 在产品开发初期可使用此软件,让产品能更稳定。


XDT8106 具有以下功能特点 及优势:

(1) 一个芯片中有 3 种不同的工作模式或功能应用不同的场景,选择多样。

(2) 可在有介质(如塑料、玻璃等)隔离保护的情况下实现触摸功能,安全性 高。

(3) 应用电压范围宽,可在 2.0V-5.5V 之间任意选择。

(4) 应用电路简单,外围器件少,加工方便,成本低。

(5) 整合环境自我校正机制。

(6) 完善开发上位机软件工具,让产品更稳定。

(7) 抗干扰特性好,芯片级ESD达±4KV,可各角度全方位的抗手机干扰,抗电 机杂波干扰。


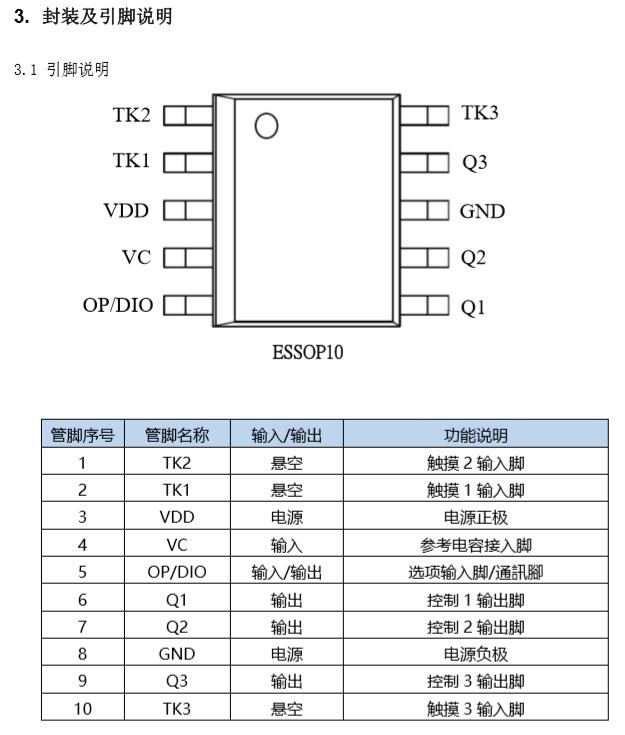

2. 功能描述

 XDT8106 共有 3 种功能输出可选,具体如下:

(1)模式 1:OP 接地,触发模式, 上电 Q1/Q2/Q3 管脚状态为 0。每单击触控按键, 输出 Q 管脚会翻转状态。

(2)模式 2: OP 接电源(VDD),触发模式, 上电 Q1/Q2/Q3 管脚状态为 1。每单击 触控按键,输出 Q 管脚会翻转状态。

(3)模式 3:灵敏度调整模式,

在产品开发初期,可利用 DIO 管脚接到计算机端 串口,并利用专用上位机软件观察灵敏度与实际触控数据,用更科学方法来选配 合适电容,

在此模式工作时,芯片整体工作电流会上升,这是正常状况,若有使 用此模式相关问题,可咨询相关代理商工程人员。
