XDT8108-EY10

XDT8108 是一款用于 LED 灯光亮度调节及开关控制的单通道触摸芯片。使 用该芯片可以实现 LED 灯光的触摸开关控制和亮度、色温调节。
  • 详情说明
  • 资料下载
1.  概述

 XDT8108 是一款用于 LED 灯光亮度调节及开关控制的单通道触摸芯片。使 用该芯片可以实现 LED 灯光的触摸开关控制和亮度、色温调节。

XDT8108 是为 了取代传统的按钮开关而设计的,有别于市场 RFC 电容触控技术,XDT8108 设 计了最新触摸检测电路与环境自我校正技术,能适应各样的环境应用。

XDT8108 不仅提供低功耗和宽工作电压与高性价比芯片外,更能提供可视化灵敏度调整 上位机软件,在产品开发初期可使用此软件,让产品能更稳定。


XDT8108 具有 以下功能特点及优势:

(1) 一个芯片中有 5 种不同的工作模式或功能应用不同的场景,选择多样。

(2) 可在有介质(如塑料、玻璃等)隔离保护的情况下实现触摸功能,安全性 高。

(3) 应用电压范围宽,可在 2.0V-5.5V 之间任意选择。

(4) 应用电路简单,外围器件少,加工方便,成本低。

(5) 整合环境自我校正机制。

(6) 完善开发上位机软件工具,让产品更稳定。

(7) 抗干扰特性好,芯片级ESD达±4KV,可各角度全方位的抗手机干扰,抗电 机杂波干扰。


2. 功能描述

 XDT8108 共有 5 种功能输出可选,由 OP1/OP2 管脚上电前的输入状态决定。 具体如下:

(1)模式 1:OP1 接 GND,OP2 接 GND:触摸三段调光+调色温(无缓冲);

(2)模式 2:OP1 接 VDD,OP2 接 GND:触摸三段调光+调色温(有缓冲);

(3)模式 3:OP1 接 GND,OP2 接 VDD:触摸调色温+无极调光(无缓冲);

(4)模式 4:OP1 接 VDD,OP2 接 VDD:触摸调色温+无极调光(有缓冲);

(5)模式 5:灵敏度调整模式,

在产品开发初期,可利用 DIO 管脚接到计算机端 串口,并利用专用上位机软件观察灵敏度与实际触控数据,用更科学方法来选配 合适电容,

在此模式工作时,芯片整体工作电流会上升,这是正常状况,若有使 用此模式相关问题,可咨询相关代理商工程人员。


具体功能说明:

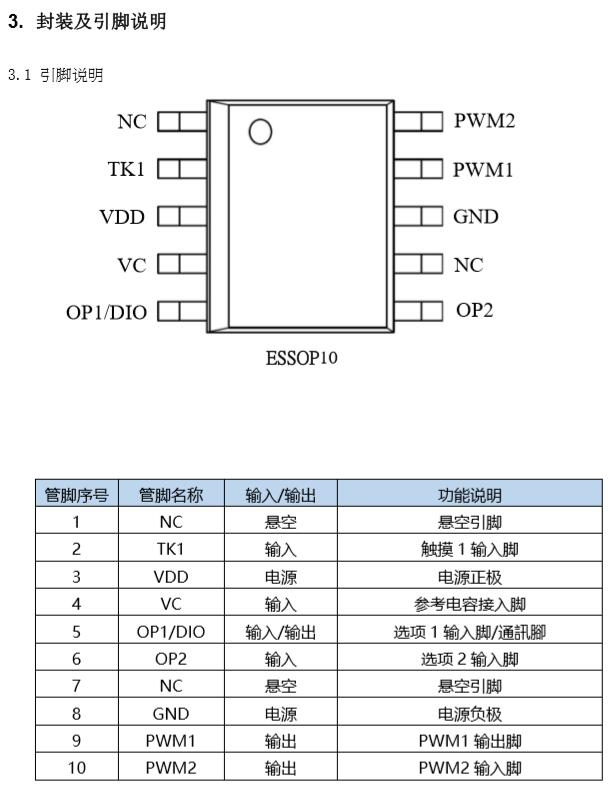

TK1 触控输入,PWM1、PWM2,LED 输出。

点击触摸:触摸时间小于 550ms;长按触摸:

触摸持续时间大于 550ms 点击触摸和长按触摸可以在任意时候随意使用,相互之间不受干扰和限制。


 ⑴触摸三段调光+调色温(无缓冲) 初始上电时,灯为熄灭状态。

    每次点击触摸,按[高亮度->中亮度->低亮度->灭灯]依次循环变化。

    长按触摸调色温:[PWM1+PWM2->PWM1->PWM2]依次循环。

⑵触摸三段调光+调色温(有缓冲) 功能同⑴,色温变化有缓冲。

⑶触摸调色温+无极调光(无缓冲) 初始上电时,灯为熄灭状态。

    每次点击触摸,按[PWM1+PWM2->PWM1->PWM2->灭]依次循环变化。

    长按触摸:无极调光。

⑷触摸调色温+无极调光(有缓冲) 功能同⑶,色温变化有缓冲。
