XDT8107-EY10

XDT8107 是一款四通道触摸控制芯片,二进制(BCD)编码输出。
  • 详情说明
  • 资料下载

1.  概述

XDT8107 是一款四通道触摸控制芯片,二进制(BCD)编码输出。

XDT8107 具 有一个按键承认输出的显示,按键后的数据会维持到下次按键。XDT8107 有别 于市场 RFC 电容触控技术,XDT8107 设计了最新触摸检测电路与环境自我校正 技术,能适应各样的环境应用。

XDT8107 不仅提供低功耗和宽工作电压与高性 价比芯片外,更能提供可视化灵敏度调整上位机软件,在产品开发初期可使用 此软件,让产品能更稳定。


XDT8107 具有以下功能特点及优势:

(1) 应用电压范围宽,可在 2.0V-5.5V 之间任意选择。

(2) 工作电流: TBD。

(3) 持续无按键 12 秒,进入休眠模式。

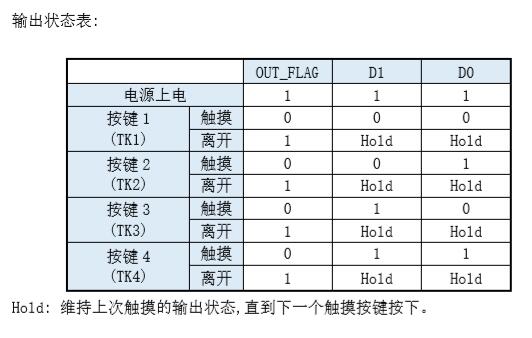

(4) 提供二进制编码直接输出(上电 [D1:D0] = 11) 。

(5) 输出状态会保持到下次按键才会改变。

(6) 应用电路简单,外围器件少,加工方便,成本低。

(7) 整合环境自我校正机制。

(8) 完善开发上位机软件工具,让产品更稳定。

(9) 抗干扰特性好,芯片级ESD达±4KV,可各角度全方位的抗手机干扰,抗电 机杂波干扰。


2. 功能描述

 XDT8107 共有四通道触摸控制芯片,具体功能如下:

(1) 单键优先判断输出方式,如果 TK1 已经承认了,需等 TK1 放开后,其他按键才 能被承认,同时间只有一个按键状态被输出。

(2) 具有防呆措施,若是按键有效输出连续超过 10 秒, 二进制(BCD)编码输出不 会改变,但 OUT_FLAG 脚位,就会回到高电平状态。

(3) 整合环境自我校正机制,确保按键工作正常。

(4) 独特抗电源软件算法,对电源纹波干扰有很好耐受能力。

(5) 没使用的触摸控制脚(TK),请接到 GND,以免影响判断与干扰。

(6)灵敏度调整模式,在产品开发初期,可利用 DIO 管脚接到计算机端串口,并利用专用上位机软件观察灵敏度与实际触控数据,用更科学方法来选配合适电 容,

在此模式工作时,芯片整体工作电流会上升,这是正常状况,若有使用此模 式相关问题,可咨询相关代理商工程人员。
