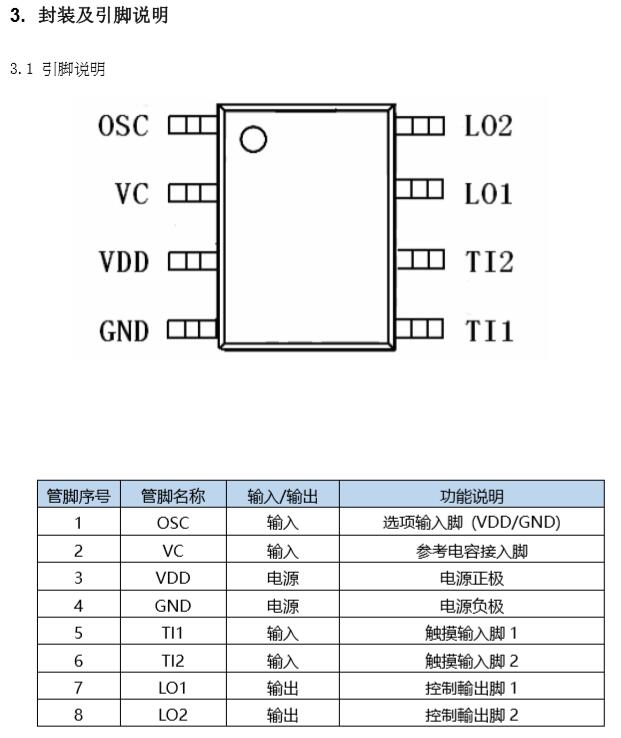

XDT8002B 是一款 SOP8 封装的双触摸信道带两个逻辑控制输出的电容 式触摸芯片。
具有以下功能特点及优势:
(1) 通过触摸实现各类型逻辑开关控制,操作简单。
(2) 可在有介质(如塑料、玻璃等)隔离保护的情况下实现触摸功能,安全性 高。
(3) 应用电压范围宽,可在 2.0V-5.5V 之间任意选择。电池应用最佳选择。
(4) 极低待机功耗(4.5uA),支持触摸唤醒功能。
(5) 应用电路简单,外围器件少,加工方便,成本低。
(6) 抗干扰特性好,芯片级ESD达±4KV,可各角度全方位的抗手机干扰,抗电 机杂波干扰。
初次上电前 OSC 如果接 VDD 或 GND,IC 将进入双触摸通道模式,LO1、 LO2 的初始状态由 OSC 管脚上电前的输入状态决定。
具体功能如下:
(1) OSC 管脚接 VDD 上电,上电后 LO1&LO2 都输出高电平;OSC 管脚 接地上电,上电后 LO1&LO2 都输出低电平。
(2) TI1 触摸输入控制 LO1 的输出逻辑,TI2 触摸输入控制 LO2 的输出逻 辑。
(3) 每次触摸 TI1 或 TI2,对应 LO1 或 LO2 的输出状态翻转一次,依次循 环。
触摸 TI1 和触摸 TI2 可以在任意时刻随意使用,相互之间功能不受影响。
