XDT8001C-S08

XDT8001 是一款 SOP8 封装的多功能的 LED 灯光调控的电容式触摸芯 片。可以方便的选择触摸通道及模式。
  • 详情说明
  • 资料下载
1.  概述

 XDT8001 是一款 SOP8 封装的多功能的 LED 灯光调控的电容式触摸芯 片。可以方便的选择触摸通道及模式。

具有以下功能特点及优势:

(1) 一个芯片中有 4 种不同的工作模式或功能应用不同的场景,选择多样。

(2) 可在有介质(如塑料、玻璃等)隔离保护的情况下实现触摸功能,安全性高。

(3) 应用电压范围宽,可在 2.0V-5.5V 之间任意选择。

 (4) 应用电路简单,外围器件少,加工方便,成本低。

(5) 抗干扰特性好,芯片级ESD达±4KV,可各角度全方位的抗手机干扰,抗电机杂波干扰。


2. 功能描述

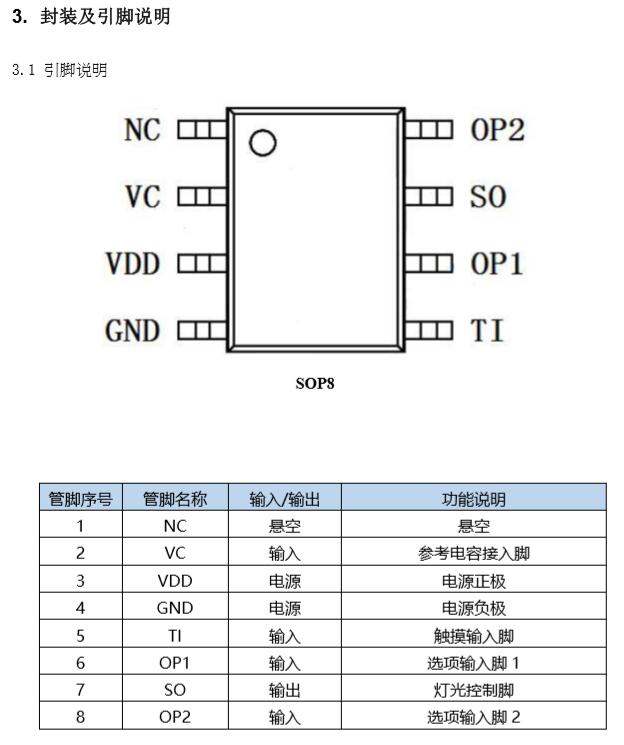

 初次上电前 NC脚位必需悬空,XDT8001 共有 4 种功能可选,由 OP1/OP2 管脚 上电前的连接状态决定。

具体如下:

(1)功能 1:OP1&OP2 全部接地,可做 LED 三段触控调光(低->中->高->灭)循环;

(2)功能 2:OP1 悬空,OP2 接地,可做 LED 三段触控调光(高->中->低->灭) 循环;

(3)功能 3:OP1 接地,OP2 悬空,可做带亮度记忆不带亮度缓冲的 LED 触摸无级调光;

(4)功能 4:OP1&OP2 全部悬空,可做不带亮度记忆不带亮度缓冲的 LED 触摸无级调光.
