烧录器与半自动机台连接方法

下面介绍应广烧录器P002/P003与半自动烧录机台的衔接方法以及信号定义。

一，半自动烧录机台接口定义及用法：

START：handler发出信号，烧录器接收到该信号即可开始烧录，

BIN1~BIN8: 一般BIN1为pass信号，BIN2~BIN7为fail信号（可选其一），

EOT：烧录器结束信号，handler侦测到此信号，即送IC入对应的pass或者fail管，

GND：handler和烧录器共地，

VDD：TTL接口5V电压，和烧录器共用5V电压。

二，应广烧录器接口及定义：

我司烧录器共有6个接口，分别是：VDD，GND，RUN, NG, START-PGM。

VDD和GND同第一部分。

RUN：初始是LOW电平，当L->High时，表示进行烧录，当H->LOW时，表示烧录结束，

OK: 初始是LOW电平，当L->High时，表示pass，

NG：初始是LOW电平，当L->High时，表示fail，

START-PGM：初始是HIGH电平，当H->low时，表示开始烧录。

(run 对应烧录键上的有色灯，OK对应烧录OK的绿灯，NG对应fail的红灯，start-pgm对应烧录键)

三，应广烧录器时序描述：

当start-pgm由H->L时，run由L->H，

当run由H->L时：

如果pass，则OK由L->H，而NG一直是L；如果fail，则NG由L->H,而OK一直是L。

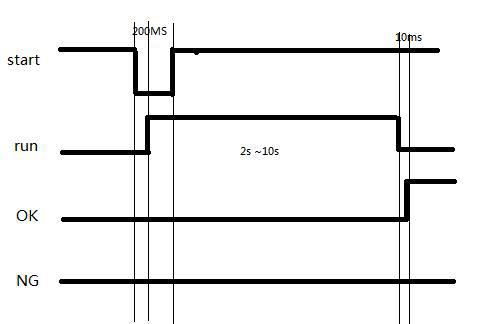

时序图：

注意：

1：start信号，在我司烧录器上通过按键来控制，当按键按下时，start不会自动变高，只有当按键松开后，按键才会变高。

2：run信号，run的时间有长有短，根据IC型号和ROM空间使用情况，使用越多，run时间越长，据说PMC234烧录时间要超过10s，这个时间要根据实际情况来制定。但不管run时间有多长，run总会变低，这需要一个wait的指令。

3：run信号，如果只是一个verify的过程，只需要0.5s。

4：OK或者NG信号如果起翻转，比如已经是H电平，那么在下次IC进料或者重新夹好时会恢复成初始值L电平。(IC remove时，NG红灯闪烁，是为1.5HZ的方波；IC NG时，红灯不闪，是H电平)

5：我司烧录器给出的信号都是单一电平，除了start信号是一个脉冲，而面对有些客户机器需要检测脉冲的情况，此时则需要一个测试机或者转接板来做中间衔接，然后才能与客户机器对应上(比如客户机器JV6196)。

四，应广烧录器与客户handler接口衔接

Start-pgm -> start

GND -> GND

Run -> EOT （客户的EOT检测的是脉冲，解决方法如“第三节注意点4”）

Ok -> BIN1

NG -> BIN2

五，我司IC烧录管脚注意事项

应广MCU如果是2系列，代表是双核MCU，其烧录脚是：PA0，PA3~PA7，VDD GND，如果是1系列，代表是单核MCU，其烧录脚是：PA3~PA6，VDD GND。

六，烧录器接串口线实物图

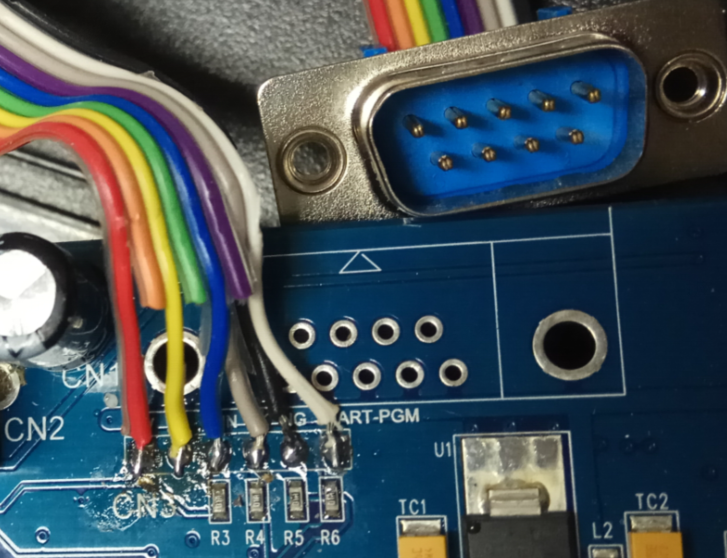

应广烧录器实际接串口线图，如下：

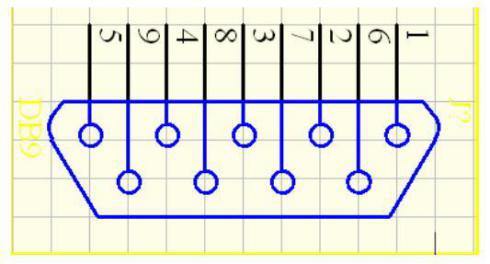

串口定义：

对于常用的公头彩排串口线来说：

PIN1：红色3.3V或5.0V

PIN2：黄色GND

PIN3：蓝色BUSY

PIN4：灰色OK

PIN5：黑色NG

PIN6：橙黄备用

PIN7：绿色备用

PIN8：紫色备用

PIN9：白色START
