PDK5S-I-S01使用说明

发布日期:2018-08-19浏览次数:200关键字:PDK5S-I-S01

PDK5S-I-S01说明:

PDK5S-I-S01是应广近年推出的一款主要用于单核芯片仿真的仿真器,该仿真器体积小,配件少,直接采用USB供电,省去了原来双核以上仿真器所使用的电源。PDK5S-I-S01,支持全系列应广的PMS1XX系列的单片机,如PMS150,PMS131,PMS154B,PMS132,PMC150,PMC153等等,


以下是仿真器的照片参考:

可以看见仿真器面板上有很多文字提示以及状态LED指示灯. 其中的Power DC9V是可以不用接电源的,直接使用USB给仿真器供电就好。几个重要的标示解释:

1.Y2,当所仿真的MCU需要使用外部晶体的时候,该晶体插在这个位置,使用内部晶体时,不需要接元器件。

2.C35,C36, 外部晶体匹配的电容,使用内部晶体也可以不用;

3.CN11,外部电源正;

4.CN12,外部电源地;

5.CN13,也是外部电源地;

6.J3,引脚端口;所有的引脚都从此端口引出,每个口的名称标示在相应的位置;

7.J2,引脚端口测试点,和J3是并联的,方便连线后测试信号。

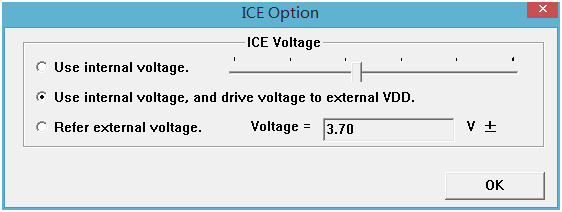

PDK5S-I-S01在使用上不不需要额外安装驱动,直接在应广科技开发的集成调试环境 FPPA IDE下就可以使用。如果你的电脑已经安装了FPPA IDE, 而又

无法连接成功的话,请先看看电脑是否有360等杀毒软件,一些不常用的杀毒软件可能会对应广的仿真器的USB驱动有排斥。


仿真芯片的选择:

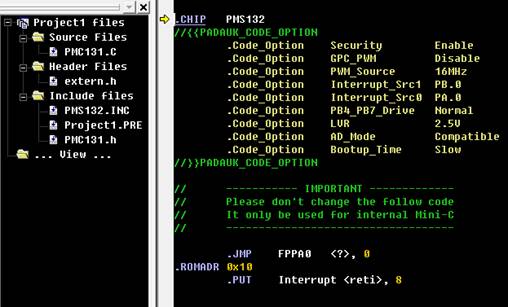

仿真器所仿真的芯片型号,除了在建立项目时选择以外,还可以在项目中去修改,修改地方在所打开的项目中

include files 里面的*.PRE文件中,*代表项目名。当项目已经建立后,一般通过此处来更换不同的IC型号。将新选择的芯片型号更改在“.CHIP ”

后面跟随的型号处。比如下图项目所选择的芯片信号是PMS132.
